Die neuen Mini-Stromverteilermodule von CARTEK ersetzen Sicherungen und Relais und vereinfachen so die Fahrzeugverkabelung.
Diese Mini-Stromverteilermodule können als Erweiterungsmodule für größere PDMs oder separat eingesetzt werden.
Hauptmerkmale
Kleines, leichtes und robustes Design – nur 110 g.
Vollständig vergossen zum Schutz vor Wasser, Schmutz, Stößen und Vibrationen.
Alle Anschlüsse erfolgen über einen abgedichteten 12-poligen Deutsch-DT-Stecker.
Der maximale Ausgangsstrom ist in 5-A-Schritten (max. 20 A) pro Kanal einstellbar. Wählbare „Softstart“-Option zum Ansteuern von Geräten mit hohem Einschaltstrom wie Lüftern oder Pumpen. Ausgänge können für höhere Ströme kombiniert werden.
Ausgelöste Ausgänge können entweder durch Aus- und Wiedereinschalten oder durch Drücken der Taste am PDM-Gerät zurückgesetzt werden.
Steuereingänge können für die Aktivierung von High- oder Low-Pegel-Signalen, Triggern mit steigender oder fallender Flanke oder PWM-Eingangssignalen (max. 200 Hz) konfiguriert werden.
Die Ausgänge verfügen über wählbare Funktionen, darunter Blinken (für Blinker), Einschaltverzögerung (für beheizte Scheiben usw.) und Ausschaltverzögerung (zum Betrieb der Lüfter bei ausgeschaltetem Fahrzeug).
PDMs verfügen über einen konfigurierbaren Aux-Eingang, der als Zündeingang fungieren kann, z. B. für Signale von Batterietrennschalter, Hauptschalter oder Zündschalter.
RGB-Status-LEDs am PDM zeigen den Status der Ein- und Ausgänge an.

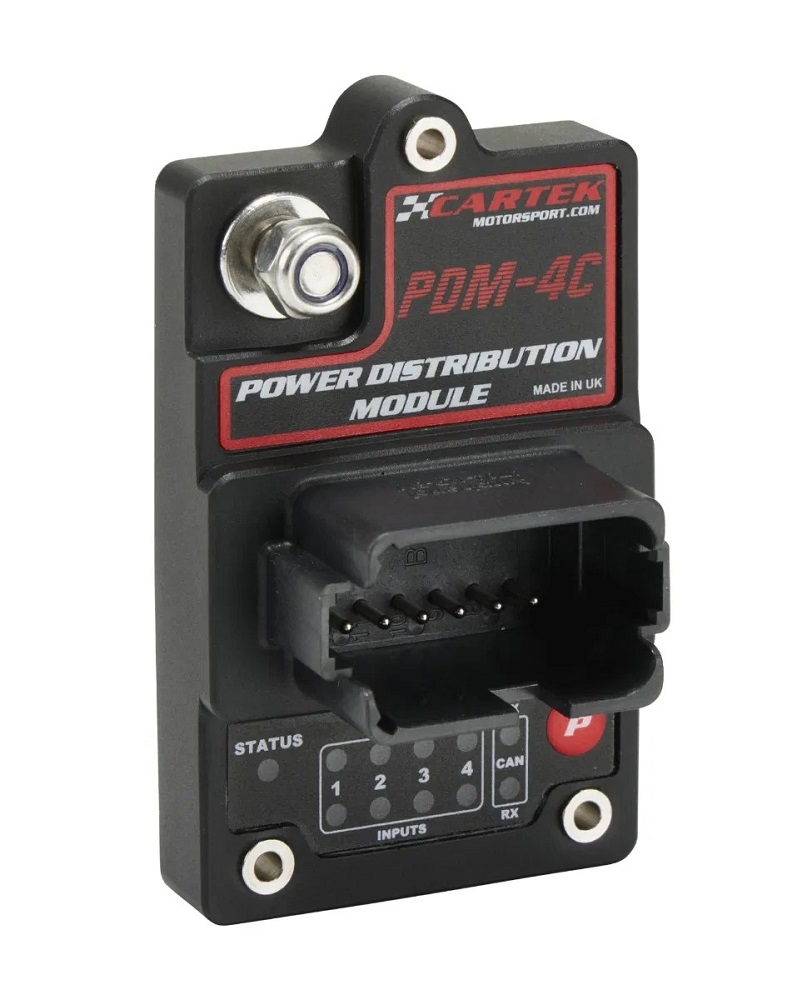

PDM-04C verfügt über vier Stromausgänge sowie CAN-Bus-Konnektivität zur Übertragung von Diagnosedaten, einschließlich Ausgangsstatus, Volt, Ampere, Konfigurationseinstellungen usw. Ausgänge können auch über CAN-Bus betrieben werden.
Die gesamte Programmierung erfolgt über die integrierte Taste am PDM – kein Laptop erforderlich.

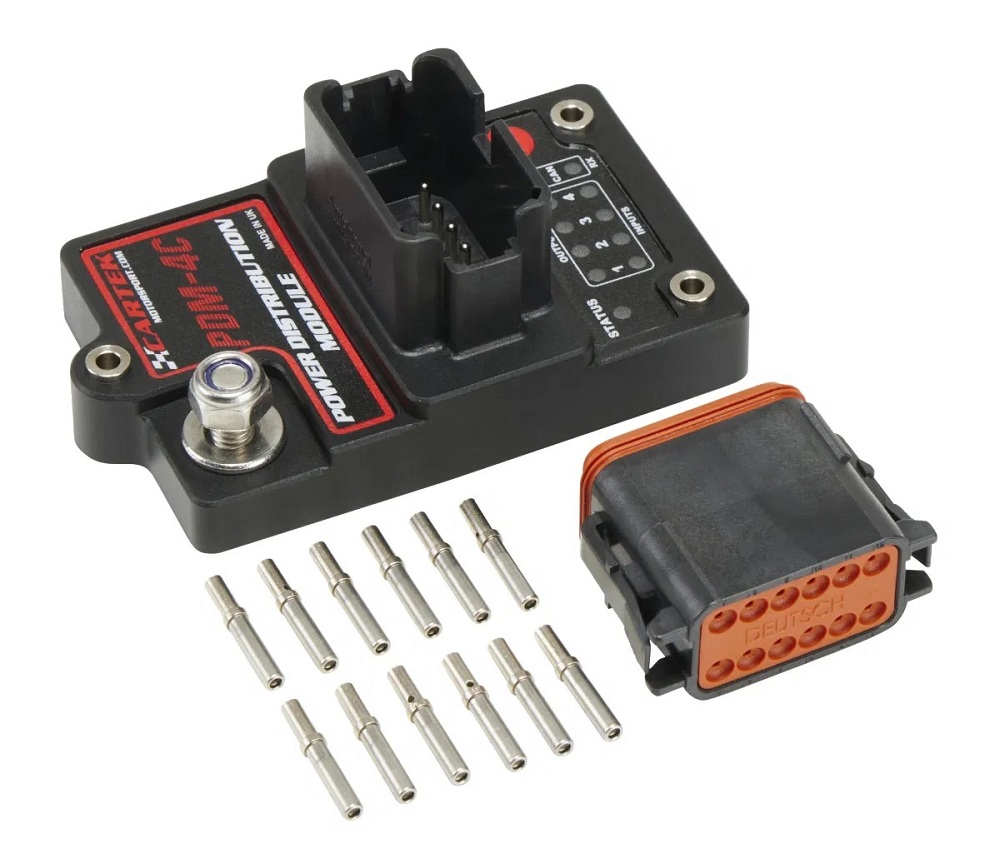

Kitinhalt
1 x PDM (CK-PDM-05)
1 x GEGENSTECKVERBINDERGEHÄUSE
12 x QUETSCHVERBINDER
